system video measuring machine manufacturer for precision industry

Model:
MVS-3020/MVS-4030
Code#:
523-360
Accuracy:
XY-axis:≤2.2+L/200(um) Z-axis:≤5+L/200(um)
Warranty:
12 month
Delivery Time:
15-30days
Standard:
GBT 24762' ISO30160
Certificate:
Gost CE
Inquiry
Application Scope
Sinowon's vision measuring machine is mostly used in the following scenes.Sinowon always focuses on meeting customers' needs. We are dedicated to providing customers with comprehensive and quality solutions.
  • system video measuring machine manufacturer for precision industry 7
Enterprise Strength
  • Sinowon firmly believes in the concept of 'customer first, reputation first' and treats each customer sincerely. We strive to meet their requirements and solve their doubts.
Company Advantages
1. The outline of video measuring machine is original and special.
2. The product features enough hardness. It's relatively hard, which makes it suitable for higher operating pressures and temperatures.
3. Quality assurance system is established to ensure the quality of video measuring machine .


system video measuring machine manufacturer for precision industry 8

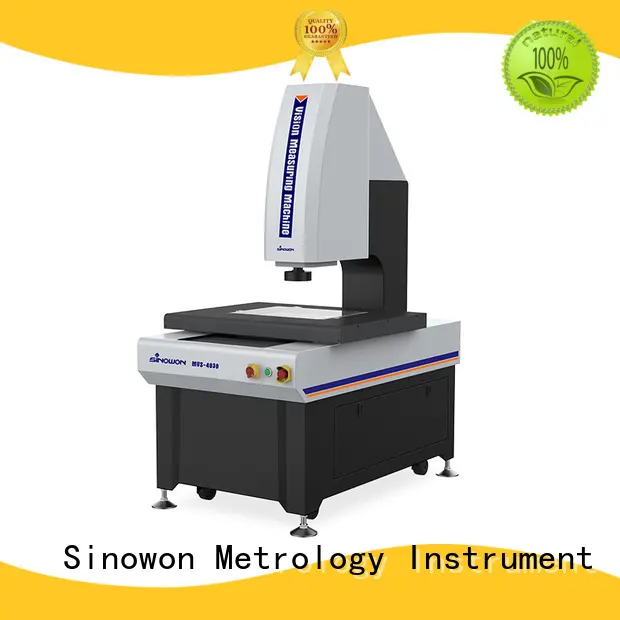

MVS is an economic Fully Auto Vision Measuring Machine for basic measurement, three-axis motorized control, with click zoom lens, accurate manual zoom, high configuration, to meet with different application. It is widely used in Metal mold, electronic industry, medical equipment and flat panel display industry, as well as research institutes, colleges and universities, metrology institutions and dimension inspection on production line.


Product Characteristics


High precision X/Y/Z-axis CNC fully auto control, high position accuracy;

Marble base and pillar, stable and reliable;

0.5um high precision linear scale, ensure position and measurement accuracy;

Imported high definition color industry digital camera, ensure clear observation and stable measurement requirement;

6.5X click zoom lens, precision manual zoom, only need to make pixel calibration once time;

Programmable 5-ring 8-division LED surface illumination, contour parallel LED illumination, can realize 256 grade brightness adjustment intelligently;

With proprietary powerful function fully auto measuring software iMeasuring 4.1;

Can set auto measurement, and finish batch measurement with high efficient;

Laser, probe, coaxial illumination and other parts are optional;

Optional FexQMS Measuring Data Analysis and Real-time monitoring software which enhance program control and reduce material consumption.


Technical Specification



Product Name2.5D Automatic Vision Measuring Machine
ModelMVS-3020MVS-4030
Code#523-360523-370
X/Y-axis Travel(mm)300x200400x300
Z-axis Travel(mm)200
X/Y/Z 3-axis Linear Scale(mm)High precision linear scale,resolution:0.0005mm
Guidance ModePrecision linear guide,double-track double slider guide
Operation ModeJoystick controller, Mouse operation, automatic detection program
Measurement Accuracy*XY-axis:≤2.2+L/200(um)
Z-axis:≤5+L/200(um)
Repeatability±2um
Video System**High definition 1/3" Color CCD Camera,
6.5X continue click zoom lens; Optical Magnification: 0.7X-4.5X; Video Magnification:26X~172X(21.5”monitor)

Field of View(mm)

(Diagonal * Horizontal*Vertical)

Lens Magnification0.7X1X2.0X3.0X4X4.5X
1/3"CCD8.57x6.86x5.146.00x4.80x3.603.00x2.40x1.802.00x1.60x1.201.50x1.20x0.901.33x1.07x0.80
IlluminationContourLED Parallel Contour Illumination
Surface5-ring 8-division 0~255 grade continue adjustable
Software SystemiMeasuring 4.0 Fully Auto Measuring Software
Load Capacity25Kg25Kg
Working EnvironmentTemperature 20℃±2℃,Humidity Range<2℃/hr,Humidity 30~80%,Vibration<0.002g,<15Hz
Power220V/50Hz/10A
Dimension1132x720x1665mm1280x840x1688mm
Weight380Kg450Kg


Product Details



system video measuring machine manufacturer for precision industry 9
system video measuring machine manufacturer for precision industry 10
system video measuring machine manufacturer for precision industry 11
system video measuring machine manufacturer for precision industry 12




Company Features
1. Sinowon Metrology Instrument is a world-leading supplier of video measuring machine .
2. Sinowon Innovation Metrology Manufacture Limited. uses the traditional high-end vision measurement -making techniques to make machine vision system .
3. Sinowon Innovation Metrology Manufacture Limited. will unswervingly supply high quality video measuring system . Check it! Sinowon has been constantly improving to manufacture metrology equipment and serve customers with the most professional service. Check it! Constant improvement for measurement video will continue. Check it!
