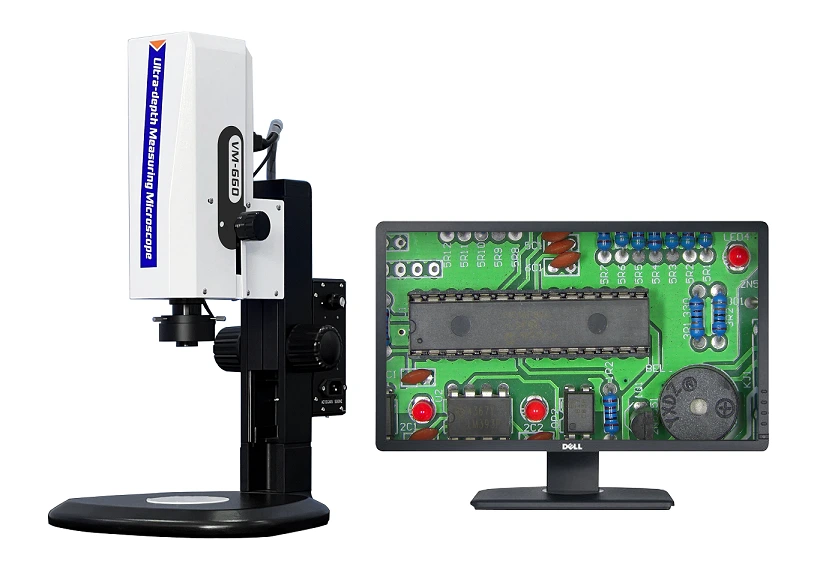

    Ultra-depth Fusion Measuring Microscope

    VM-660



    Ultra-Depth Fusion Measuring Microscope VM-660 2

    Super-depth of field, Super-resolution and Super-performance





    Application field:

    Product inspection, material inspection and research, PCB and SMT inspection and analysis, printing, textile inspection, biological anatomy, medical testing, and other fields.



    Characteristic

    l  Integral design, exquisite, fashion, generous;

    l  Built-in high-definition HDMI integrated camera, directly connected to HDMI monitor for inspection

    l  With high definition 0.7~4.5X parallel detent zoom lens, it is much more convenience and fast to switch objective magnification;

    l  With adjustable LED surface reflection illumination, can control brightness independently;

    l  With 1/2’’ 2Mpixel high-definition, high-frame industrial camera, making the image clearer;

    l  With its own measurement function, it can measure linear dimensions such as distance, perimeter, area, angle, radian, width, height, and radius elements.

    l  Multiple optional mobile control platform, ensure precision position measurement;

    Image Performance

    A: Watch Gem Inspection



                Ultra-Depth Fusion Measuring Microscope VM-660 3



    B: PCB Solder Inspection

               Ultra-Depth Fusion Measuring Microscope VM-660 4


    Technical Specification

    Commodity

    Ultra-depth Fusion Measuring Microscope

    Model

    VM-660

    Code#

    451-660

    Electronic Magnification

    25X~150X

    ( HDMI 16:9 21.5” LCD Monitor

    (Available Customize 5X~3000X)

    Optical System

    0.7X~4.5X Zoom Lens

    Zoom ratio:6.5:1

    0.5X C-mount camera adapter mirror

    Camera Parameters

    2MPixel1920*1080

    Image Size:1/2”

    Frames1080P@60fps

    Measuring Function

    Linear dimensions such as distance, perimeter,   area, angle, radian, width, height, and radius elements are measured

    Date Saving

    Image with measuring result or EXCEL file

    Measuring Method

    Mouse operation, intelligent point   selection/manual point selection

    Measurement Accuracy

    0.02mm~0.003mm

    Illumination

    Adjustable LED Surface Illumination

    Microscope Stand

    Z-axis Travel: 100mm

    Electrical Parameters

    AC90~240V/50~60HZ

    Dimension

    375*285*500 mm

    Net Weight

    6.5Kg



    Measurement Function Introduction

    VM-660 can measure straight lines, angles, concentric circles, parallel lines, point-to-line distance, point and line to concentric circles, diameter, circumference and area, length and width of rectangle, and can calculate circumference and area. It can measure the polygon and calculate its area. All the corresponding measurement report can be output to flash memory disk.


    Ultra-Depth Fusion Measuring Microscope VM-660 5

                            Ultra-Depth Fusion Measuring Microscope VM-660 6

    Field of View

                                                                           Ultra-Depth Fusion Measuring Microscope VM-660 7




    Magnification Specification

    Optical Magnification

    Video Magnification

    X(mm)

    Y(mm)

    D(mm)

    0.7X/2

    25X

    18.28

    13.72

    22.86

    1X/2

    35X

    12.8

    9.6

    16

    2X/2

    70X

    6.4

    4.8

    8

    3X/2

    105X

    4.26

    3.2

    5.34

    4X/2

    140X

    3.2

    2.4

    4

    4.5X/2

    150X

    2.84

    2.14

    3.56



    Standard Accessories:

    Commodity

    Code#

    Commodity

    Specification

    Commodity

    Specification

    Main Body

    VM-660

    Power Cable

    10A

    Wireless Mouse

    Logi brand

    Qualified Certificate

    VM-660

    HD Cable

    HDMI

    U disk

    16G

    Warranty Card

    VM-660

    Packing list

    VM-660

    Manual

    VM-660


    Optional Accessories:

    Commodity

    Code#

    Commodity

    Code#

    Measuring Table

    419-163

    4-axis Mobile Platform

    419-170

    HDMI Monitor

    484-465

    2X Auxiliary Objective

    416-351

    0.5X Auxiliary Objective

    416-321

    1.5X Auxiliary Objective

    416-341



                                          Ultra-Depth Fusion Measuring Microscope VM-660 8
